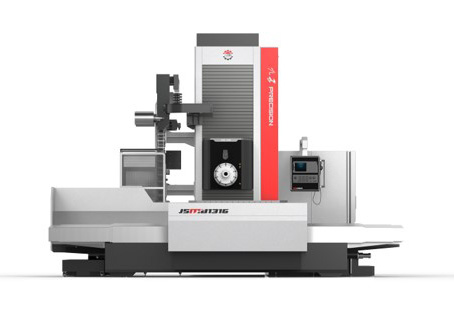

刨台式铣镗加工中心J5MB1316
J5MB1316系列刨台镗机床采用的“倒T型”动立柱式结构形式，横床身、刨台式正挂主轴箱布局，和高精度光栅尺全闭环控制。主轴箱采用齿轮变速传动和液压氮气平衡机构。同时配备刀具—工件冷却系统和各轴系传动部分冷却恒温系统、自动排屑装置和自动链式刀库。机床主要特点是刚性好、结构对称，动态响应速度快，精度高，加工效率高，稳定性能好。
该系列机床适用于大、中型尺寸的基础大件、板件、盘类件、壳体件、模具等零件加工，应用于矿山机械、石油机械、等工程机械领域。
机床主要技术参数如下：
|
产品型号 |
J5MB1316 |
|
|
加工范围 |
||
|
工作台横向行程X轴 |
mm |
3000 |
|
主轴箱垂直行程Y轴 |
mm |
1600/2100 |
|
立柱纵向行程Z轴 |
mm |
1600 |
|
镗轴行程W轴 |
mm |
600 |
|
工作台 |
||
|
工作台尺寸 |
mm |
1800×1600 / 2000×1800 |
|
工作台最大承重 |
kg |
10000 |
|
工作台回转 |
|
数控回转 |
|
工作台最小分割精度 |
° |
0.001° |
|
工作台回转B轴 |
° |
360° |
|
主轴 |
||
|
主轴直径 |
mm |
φ110/φ130 |
|
镗轴转速 |
rpm |
10～2600 |
|
镗轴扭矩 |
Nm |
2400 |
|
主轴电机功率 |
Kw |
22/26 |
|
镗轴中心距工作台面距离 |
mm |
20～1620/2120 |
|
镗轴端面距工作台中心距离 |
mm |
-93～2107 |
|
刀柄型号 |
|
BT50-45° |
|
速度 |
||
|
快速移动速度X、Y、Z、W轴 |
mm/min |
15000/15000/12000/5000 |
|
切削进给速度X、Y、Z、W轴 |
mm/min |
5000/5000/5000/2000 |
|
精度 |
||
|
定位精度X/Y/Z/W |
mm |
0.012/0.01/0.01/0.02 |
|
定位精度B轴 |
" |
10 |
|
重复定位精度X/Y/Z/W |
mm |
0.01/0.009/0.009/0.015 |
|
重复定位精度B |
" |
6 |
|
其他 |
||
|
刀库 |
把 |
40（链式） |
|
最大刀具重量和最大尺寸 |
Kg/mm |
25/φ125×400 |
|
机床总重量 |
kg |
约34000 |
|
机床外形尺寸（L×W×H） |
mm |
7200×6380×4270 |
|
电气总容量 |
KVA |
70 |
|
数控系统 |
|
FANUC OI-MF plus |
